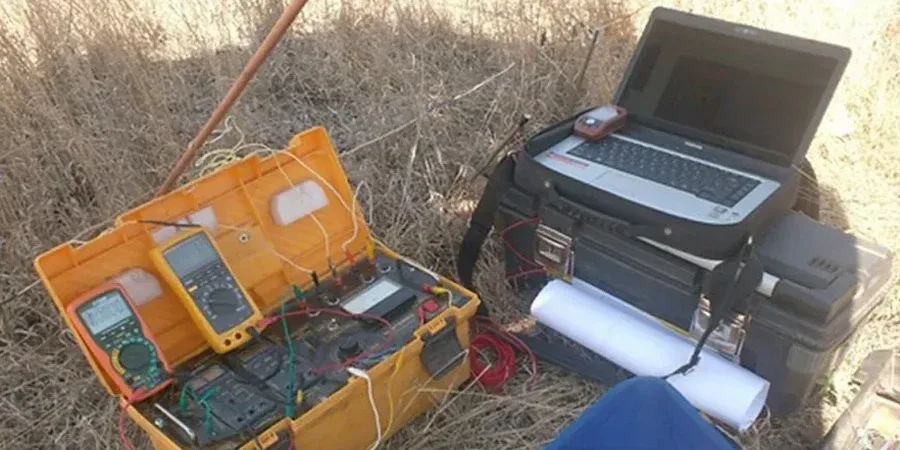

En Las Palmas, muchos proyectos topan con coladas basálticas, piroclastos o paleocauces enterrados bajo el relleno urbano. El sondeo eléctrico vertical (SEV) nos da una imagen de la resistividad en profundidad sin tocar el terreno, clave cuando la traza pasa cerca de la autovía GC-1 o en solares del istmo de Guanarteme donde el nivel freático está a pocos metros. Nuestro equipo opera con dispositivos Schlumberger y Wenner, ajustando la apertura hasta alcanzar la profundidad de investigación que pide el proyecto. Los datos los procesamos con software de inversión 1D y los contrastamos con sondeos mecánicos tipo calicatas o ensayo CPT para calibrar la respuesta geoeléctrica. En un entorno volcánico como este, la resistividad diferencia bien los basaltos masivos de los escoriáceos, y detecta zonas de alteración hidrotermal que comprometen la cimentación. Trabajamos con normativa ASTM D6431, generando secciones de resistividad real que el ingeniero de estructuras necesita para definir la cota de apoyo o el riesgo de agresividad del terreno.
En Las Palmas, una diferencia de 50 a 500 ohm·m separa un piroclasto de un basalto sano: el SEV lo detecta sin perforar.
Cómo trabajamos
Factores del terreno local
La alternancia de capas resistivas y conductoras en Las Palmas puede enmascarar el techo real del basalto si el SEV se ejecuta con aperturas cortas o sin contraste con geología de campo. En el entorno de La Isleta, los derrames fonolíticos presentan resistividades intermedias que se solapan con las de tobas saturadas, un efecto de equivalencia que solo se resuelve extendiendo AB/2 más allá de 150 metros. Otro riesgo frecuente en Las Palmas es el acople capacitivo en zonas asfaltadas o con losas de hormigón extensas: el equipo se aísla mal y la curva de resistividad aparente se distorsiona. Nuestro protocolo incluye reconocimiento visual previo de la traza, selección de electrodos no polarizables en perfiles urbanos y filtrado de datos espurios antes de la inversión. Si el cliente necesita una microzonificación de resistividad, complementamos con MASW para correlacionar la rigidez del terreno con el perfil geoeléctrico y obtener un modelo geotécnico más completo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
ASTM D6431-18 Standard Guide for Using the Direct Current Resistivity Method, ASTM G57-20 Standard Test Method for Measurement of Soil Resistivity Using the Wenner Four-Electrode Method, Eurocode 7 EN 1997-2:2007 (Ground investigation and testing)
Servicios complementarios
SEV para cimentación y geotecnia
Perfilaje vertical Schlumberger orientado a definir la profundidad del sustrato competente bajo rellenos y piroclastos, detectar niveles freáticos colgados y evaluar la agresividad del suelo en solares de Las Palmas.
Tomografía eléctrica 2D en trazas lineales
Mediante arreglo Wenner-Schlumberger, levantamos perfiles continuos de resistividad a lo largo de zanjas, tuberías o futuros viales, identificando cambios laterales de facies volcánicas y paleocauces.
Medición de resistividad para puesta a tierra
Aplicamos el test de Wenner según ASTM G57 para calcular la resistividad del terreno y diseñar sistemas de puesta a tierra en subestaciones, parques solares o edificios industriales.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre un SEV y una tomografía eléctrica en Las Palmas?
El SEV usa cuatro electrodos y mide en profundidad bajo un punto, ideal para perfiles verticales. La tomografía eléctrica despliega múltiples electrodos en línea y entrega una sección 2D de resistividad. En Las Palmas usamos SEV para cimentaciones puntuales y tomografía cuando necesitamos ver la continuidad lateral de una colada o paleocauce.
¿Cuánto cuesta un sondeo eléctrico vertical en Las Palmas?
Un SEV con dispositivo Schlumberger hasta 200 m de AB/2 suele costar entre €340 y €500, dependiendo de la accesibilidad, la longitud de la traza y si se requiere calibración con sondeos mecánicos adicionales.
¿Qué normativa aplican en los ensayos de resistividad eléctrica?
Seguimos la ASTM D6431-18 como guía principal para el método DC en campo, y la ASTM G57-20 cuando el objetivo es la medición de resistividad del suelo para puesta a tierra. La interpretación geotécnica se alinea con el Eurocode 7, parte 2, sobre reconocimiento del terreno.
¿El ruido eléctrico urbano de Las Palmas afecta la calidad del SEV?
Sí, las líneas de alta tensión, el tráfico y las tuberías metálicas generan corrientes vagabundas. Para mitigarlo apilamos varias mediciones, usamos filtro notch de 50 Hz y seleccionamos electrodos de acero inoxidable con gel conductor, descartando los ciclos con desviación estándar alta.
