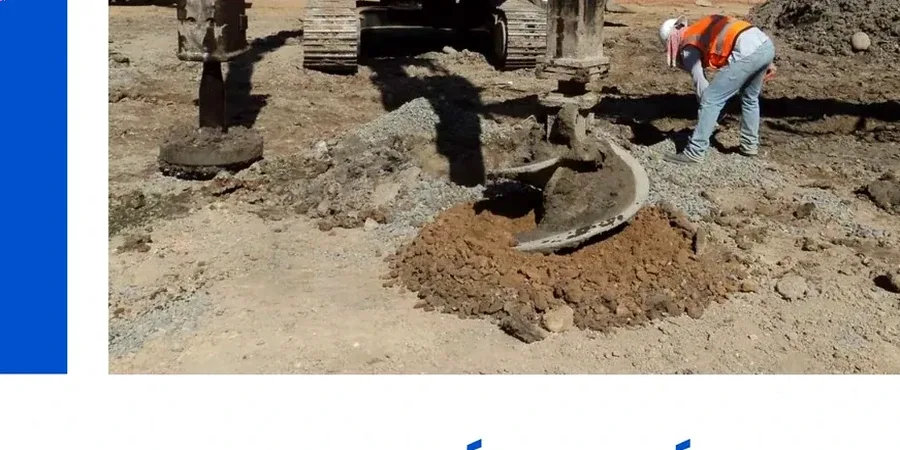

Gran Canaria tiene una geología caprichosa. En Las Palmas, los suelos de origen volcánico —piroclastos, lapillis y arenas basálticas— alternan con coluviones que en apenas metros pasan de ser competentes a verdaderos quebraderos de cabeza para cualquier cimentación. Bajo el puerto y gran parte del istmo, la compacidad es tan baja que perforar sin mejorar el terreno es casi un acto de fe. Cuando la capacidad portante no llega ni a 80 kPa y el nivel freático está a tiro de excavadora, el diseño de columnas de grava se convierte en la opción más sensata para densificar sin tener que retirar cientos de camiones de material. Combinamos esa mejora con ensayos de control como el ensayo CPT para verificar la homogeneidad del tratamiento en toda la profundidad, porque en esta isla cada metro de sondeo cuenta una historia distinta.
En suelos piroclásticos sueltos del litoral de Las Palmas, una malla de columnas bien diseñada duplica la capacidad portante y elimina el potencial de licuefacción en zona sísmica.
Cómo trabajamos
Factores del terreno local
La NCSE-02 es taxativa en Canarias: cualquier suelo granular suelto bajo el nivel freático debe evaluarse frente a licuefacción si la aceleración sísmica de cálculo supera 0.04g, y en Las Palmas estamos en 0.06g según el mapa de peligrosidad. Saltarse ese análisis o confiar en que el terreno "ya está compactado" es la receta para ver una nave industrial o un depósito de combustible asentarse varios centímetros tras un enjambre sísmico como el que vivió la isla en 2017. El diseño de columnas de grava aborda el problema de raíz: densifica, drena y rigidiza el conjunto suelo-columna. Ignorar el riesgo equivale a asumir que un suelo con Nspt inferior a 8 golpes va a comportarse bien durante un sismo moderado, algo que ningún informe geotécnico serio firmaría en el entorno portuario de la capital grancanaria.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
EN 14731:2005 – Ejecución de tratamientos de mejora del terreno por vibración profunda, NCSE-02 – Norma de Construcción Sismorresistente Española (Parte general y edificación), Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico, ASTM D1586-18 – Standard Test Method for Standard Penetration Test (SPT) — control pre/durante/post
Servicios complementarios
Diseño geotécnico de la malla de columnas
Definimos diámetro, separación, profundidad y tasa de sustitución en función del Nspt objetivo y de los asientos admisibles para la estructura, cumpliendo los coeficientes parciales del Eurocódigo 7 y los espectros de respuesta de la NCSE-02.
Ejecución con vibrador de aguja y control de parámetros
Realizamos la vibrosustitución con registro continuo de profundidad, amperaje y consumo de grava por columna. El sistema de alimentación garantiza que el bulbo compactado alcance el diámetro de diseño incluso en presencia de agua freática salina.
Control de calidad post-tratamiento
Ejecutamos una campaña de CPT y ensayos de carga en placa sobre columnas aisladas para verificar el módulo de deformación equivalente. Emitimos informe final con la capacidad portante mejorada y el factor de seguridad frente a licuefacción actualizado.
Parámetros típicos
Dudas habituales
¿Qué ventaja tiene la columna de grava frente a una cimentación profunda con pilotes en Las Palmas?
En suelos granulares sueltos con nivel freático alto, la columna de grava densifica el terreno natural y mejora todo el volumen tratado, no solo apoya la carga en un estrato firme como hace el pilote. Además, actúa como dren vertical, eliminando el riesgo de licuefacción, lo cual es crítico en la zona portuaria de Las Palmas. Suele ser más económica y rápida que una pilotaje cuando hay que tratar grandes superficies de nave industrial o losas de tanques.
¿Es posible ejecutar columnas de grava dentro de una nave existente con altura limitada?
Sí, siempre que la altura libre sea de al menos 6 metros. Utilizamos equipos de vibración con mástil telescópico o segmentado que permiten trabajar en interiores. En Las Palmas hemos intervenido en naves de la zona de El Sebadal donde no era viable demoler, mejorando el suelo bajo la solera existente con columnas de pequeño diámetro y malla cerrada.
¿Cuánto cuesta aproximadamente un tratamiento con columnas de grava para una nave de 1.000 m²?
El coste depende de la profundidad, el diámetro y la malla necesaria, pero para una superficie de 1.000 m² en los suelos típicos de Las Palmas el rango suele situarse entre €770 y €3.250 en función de si se requiere un tratamiento somero para solera o uno profundo con control sísmico estricto. Incluye diseño, ejecución y campaña de control con CPT.
¿Qué ensayos se realizan para comprobar que el tratamiento funcionó?
Lo mínimo exigible es CPT antes y después del tratamiento para comparar resistencia por punta y fricción, más un control de recepción de la grava. En proyectos con aceleración sísmica de cálculo superior a 0.04g, añadimos ensayos de carga en placa o cross-hole para verificar el módulo de deformación del conjunto suelo-columna y confirmar la desaparición del potencial de licuefacción conforme a los criterios de Youd e Idriss (2001).
