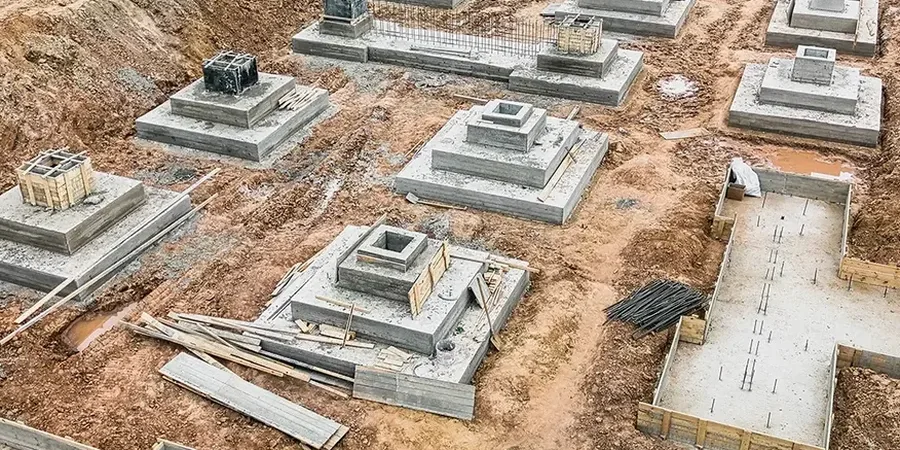

Con 378.000 habitantes asentados sobre el istmo de Guanarteme y las laderas de un volcán inactivo, Las Palmas de Gran Canaria presenta una geología donde la roca sana aparece a profundidades muy variables. Hemos comprobado que en el barrio de La Isleta la colada basáltica aflora a menos de 2 metros, mientras que en Ciudad Jardín los piroclastos alterados superan los 15 metros sin alcanzar un rechazo competente. Diseñar una cimentación en estas condiciones obliga a recurrir a pilotes que atraviesen los rellenos antrópicos y los lapillis sueltos hasta empotrar en el basalto masivo. Para definir la punta resistente con precisión, en nuestra práctica combinamos los datos de ensayo CPT cuando el manto piroclástico lo permite, con perforaciones a rotación que verifiquen la calidad del macizo rocoso.
Empotrar un pilote en basalto fracturado exige controlar la verticalidad con inclinómetro y limitar la velocidad de rotación para no pulir la roca.
Cómo trabajamos
Factores del terreno local
La máquina pilotera de rotación con martillo de fondo que operamos en Las Palmas pesa 65 toneladas y genera un torque de 250 kN·m, suficiente para perforar coladas basálticas de resistencia superior a 80 MPa. El riesgo principal no está en la roca dura, sino en los horizontes de ceniza volcánica saturada que encontramos a media ladera en barrancos como el Guiniguada, donde la presión artesiana puede provocar sifonamiento dentro de la camisa del pilote. Para mitigarlo, mantenemos un control estricto del nivel de lodo y realizamos un monitoreo de excavaciones con piezómetros Casagrande instalados en el perímetro de la obra. Una pérdida súbita de fluido de perforación en estos estratos es la señal de alerta que nos obliga a detener la hinca y revaluar el perfil geotécnico en tiempo real.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
CTE DB-SE-C: Cimientos (versión consolidada 2019), Eurocódigo 7: EN 1997-1 (Proyecto geotécnico) y EN 1992-1-1 (Hormigón estructural), ASTM D1143: Ensayo de carga estática en pilotes a compresión, ASTM D6760: Ensayo de integridad por ultrasonidos Cross-Hole, Guía de Cimentaciones en Obras de Carretera (Ministerio de Fomento, 2009)
Servicios complementarios
Campaña geotécnica para pilotaje
Ejecutamos sondeos a rotación con recuperación de testigo en basalto, ensayos SPT en piroclastos y CPTu en arenas calcareníticas para definir la cota de empotramiento óptima.
Cálculo de capacidad portante
Aplicamos métodos analíticos (Coyle y Castello, Meyerhof) y modelos de elementos finitos (Plaxis 3D) considerando el efecto de grupo y la fricción negativa en rellenos.
Pruebas de carga estática y dinámica
Realizamos pruebas de carga con gatos hidráulicos de 500 toneladas y ensayos PDA (Pile Driving Analyzer) con martinete de 7 toneladas para validar la curva Q-z.
Supervisión de ejecución y control de calidad
Verificamos la verticalidad, el espesor de lodos, la limpieza de la punta y la integridad estructural mediante Cross-Hole en cada pilote de la cimentación.
Parámetros típicos
Dudas habituales
¿Qué criterio usan para decidir si los pilotes deben empotrarse en el basalto o pueden quedar apoyados en los piroclastos densos?
El criterio depende del asentamiento diferencial admisible y la sismicidad. En piroclastos densos con NSPT superior a 50 golpes, un pilote apoyado puede transmitir cargas de 800-1200 kN con asentamientos del orden de 15 mm. Sin embargo, para estructuras sensibles o en la zona de aceleración sísmica de 0.12g que aplica en Gran Canaria según la NCSE-02, exigimos empotrar al menos 3 diámetros en roca sana para garantizar la ductilidad del sistema de cimentación.
¿Cuál es el plazo típico de ejecución para una cimentación de 30 pilotes en el Puerto de Las Palmas?
Con un equipo de perforación de rotación y martillo de fondo trabajando en turno diurno, se pueden completar entre 2 y 3 pilotes de 20 metros de longitud por día. Para 30 pilotes, el plazo de ejecución oscila entre 3 y 4 semanas, incluyendo la instalación de armaduras, hormigonado y ensayos de integridad posteriores a los 7 días del fraguado.
¿Cuánto cuesta aproximadamente el diseño y la ejecución de pilotes en Las Palmas?
El diseño geotécnico completo más la ejecución de pilotes de 15 a 20 metros de longitud y 600 mm de diámetro se sitúa en un rango de €1020 a €3.140 por unidad, dependiendo de la dureza del basalto, la necesidad de entubación y el tipo de ensayo de integridad requerido.
¿Cómo manejan la presencia de oquedades y tubos volcánicos en el basalto durante la perforación?
Las oquedades son frecuentes en las coladas de La Isleta. Si durante la perforación detectamos una pérdida súbita de retorno del fluido, detenemos el avance, inyectamos lechada de cemento de baja movilidad para rellenar el vacío y, una vez fraguada, reperforamos el tramo. Esto garantiza que el pilote no sufra una reducción de sección ni un descenso brusco del hormigón fresco.
